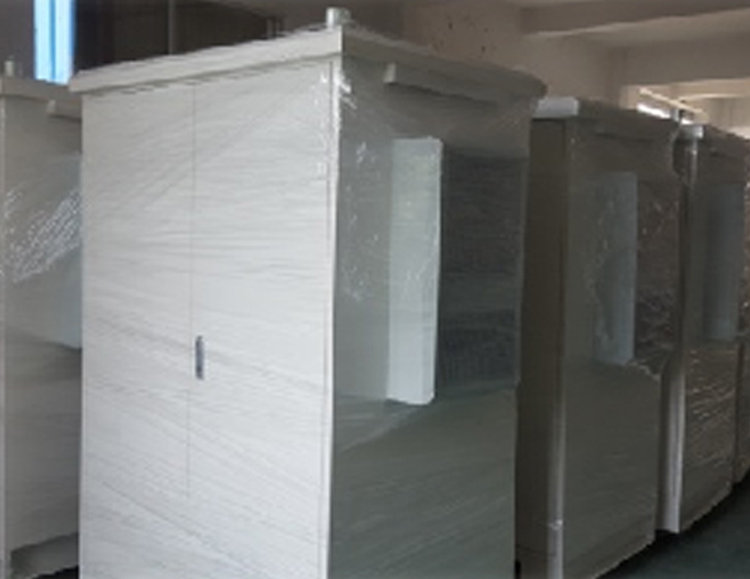

户外一体化机柜的解决方案
一丶一体化机柜主要内部功能作用及特点详解
1.室外一体化机柜内部按功能划分成设备舱和蓄电池舱。
（1）设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。
（2）蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。
（3）进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜，标准机柜尺寸。
二丶主要特点
（1） 箱体具有防尘、防晒、防雨等特点，全方位适应户外环境；
（2） 设备仓柜体采用通风散热；
（3）蓄电池柜采用半导体制冷方式(路边型机柜无此配置)；
（4） 每个机柜都装有直流-48V的照明灯具；
（5）机柜具感应能力和环境监控功能，能实现电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警并上传；
（6） 机柜布局合理，线缆引入、固定和接地等操作便利，维护方便。电源线、信号线和光缆 都有独立的进线孔，不会相互干扰；
（7） 机柜内所使用的线缆都采用阻燃性材料；
（8）体积小，具有选址、施工简单的优势，OLT户外一体化机柜可适用于小区地下停车场、楼道、楼顶、绿化带等场景。采用模块化设计，安装非常简单，2-3个人即可轻松完成设备固定和安装；
（9）机柜高度集成，具有绿色环保，降低运营成本的优势，整个机柜可设计为单舱体和双舱体，在①宽1600mm*深800mm*高1800mm、②宽1100mm*深650mm*高1700mm、③宽800mm*深800mm*高1800mm（三种结构）的空间内，集成了OLT主设备、嵌入式开关电源（整流模块）、后备电池、散热系统、ODF光配等部分。成本低，功耗小，可大幅度降低运营成本；
（10）模块化设计，具备高可靠性，维护简单的优势。
三丶室外一体化机柜的分类
室外一体化机柜分为单舱户外一体化机柜、双舱户外一体化机柜和三舱户外一体化机柜。
2.双舱户外一体化机柜
两个柜体拼柜的配置形式:机柜内分不同功能舱体，-一个柜体由设备舱+电池舱组成，另外-一个柜体为BBU柜。设备舱- -般采用热交换或风冷方式(根据设备的使用情况也有采用空调制冷的方式)，BBU可以采用风冷或是热交换方式。
3.双舱户外一体化机柜
对于GSM网、3G网等双网共用基站或站点的建设模式，由于站点容
量较大的原因，-般采用三个柜体拼柜的方式进行。通常采用设备柜1+设备柜2+电池柜组成。设备舱一般采用热交换或是风冷型方式，电池舱采用半导体制冷以及空调制冷等方式。
四丶室外一体化机柜的组成
由机柜体、OLT主设备、嵌入式直流电源系统、配电单元、机柜空调散热系统、UPS电源、后备蓄电池组、ODF光配单元、动环监控单元、机柜照明系统等组成。
（1）OLT主设备：可兼容19英寸和21英寸标准尺寸的OLT主设备安装。
嵌入式直流电源系统：采用48V60A、90A的直流电源系统，并在电源系统上提供机柜监控的集成和输出。具备电池组的监控端口；
（2）配电单元：配电单元提供了油机/市电互锁输入开关、移动油机防水接口、B+C级防雷模块、直流输出空气开关、交流输出空气开关、维护插座等；
（3）空调散热系统：采用交流压缩机空调和辅助风机进行散热，一般采用500W/1500W制冷量的空调搭配辅助风扇组成散热系统。
蓄电池组：提供150Ah/12V以下蓄电池4节安装空间，满足单台OLT设备续航时长3小时以上。
（4）动环监控单元：提供门禁、水浸、烟雾、市电异常、温度异常告警，并使用RS485接口上联OLT主设备将监控信号上传至动环系统。
（5）ODF光配单元：集成12芯、24芯、36芯、48芯、72芯、144芯、288芯、576芯FC-FC调度架，用于外线光缆的成端和设备侧尾纤的成端。
（7）4.UPS电源：一般选用2KW或者3KW的UPS电源。
（8）机柜照明：每个独立的舱提供一套48V/220V LED灯照明，当柜体门打开时即可出发LED灯开启。
五丶主要技术性能指标
1.使用条件:环境温度:-40℃~+60℃;环境湿度:≤95﹪(+40℃时);大气压力:70kPa~106kPa;
2.材料:热浸锌板
3.表面处理:脱脂、除锈、防锈磷化(或镀锌)、喷塑;
4.机柜承重≥600㎏。
5.箱体防护等级:IP55 级;
6.阻燃:符合GB5169.7 实验A要求;
7.绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2X104M /500V(DC);
8.耐电压:接地装置与箱体金工件之间的耐电压不小于3000V(DC)/1min;
9.机械强度:各表面承受垂直压力>980N，门打开后最外端承受垂直压力>200N。
标准机柜尺寸规格有哪些？
一、标准机柜外型尺寸规格
标准机柜外型有宽度、高度、深度三个常规指标。
1、机柜宽度尺寸
机柜的物理宽度通常为600mm和800mm两种，当然也有非常规尺寸，比如有的电力机柜宽度为1000mm或者1200mm。
2、机柜高度尺寸
机柜高度一般从700mm-2400mm，根据柜内设备的多少和统一格调而定，通常厂商可以定制特殊的高度，常见的成品19寸标准机柜高度为1600mm、1800mm和2000mm。
3、机柜深度尺寸
机柜的深度一般从600mm-1000mm，根据柜内设备的尺寸而定，通常厂商也可以定制特殊深度的产品，常见的成品19寸标准机柜深度为600mm、700mm、800mm、900mm。
二、标准机柜设备安装尺寸
1、标准机柜设备安装高度尺寸
标准机柜设备安装高度尺寸一般以U为单位，u是指机柜的内部有效使用空间，使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造，1U就是4.445cm，我们经常说用的机柜是多少多少U，基本可以代表了机柜的外部尺寸，比如42U标准机柜外型高度为2000mm。
